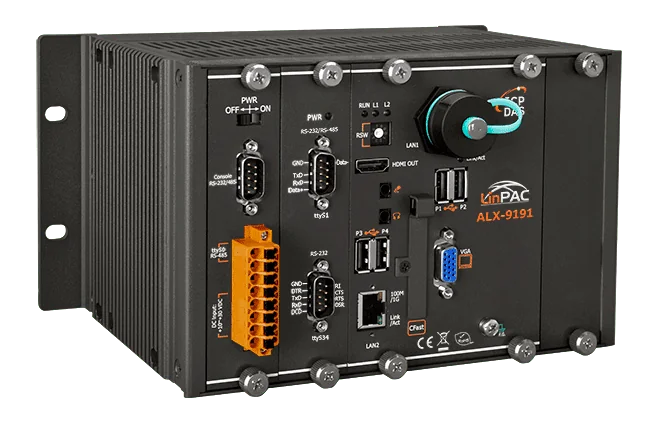

ALX-9191 1-Slot Linux PAC med E3950-processor, 8 GB RAM, dubbla Ethernet-portar
ALX-9191 CR är en Linux-baserad metall-PAC med 1 kortplats och en Intel Atom E3950-processor som kombinerar beräkning, I/O och operatörsgränssnitt i en enhet för integrerad HMI, datainsamling och styrning.
- Ubuntu 20.04 med Linux-kärna 5.4 på en Intel Atom E3950-processor (1,6 ~ 2,0 GHz, 4C4T)
- 8 GB DDR4 SDRAM och 64 GB SSD, samt ett CFast-kortfack
- Hård realtidsfunktionalitet och inbyggd realtidsklocka
- Två 10/100/1000M Ethernet-portar och fyra seriella portar RS-232/RS-485 (3000 VDC isolerade)
- VGA- och HDMI-bildutgång samt USB 2.0- och USB 3.0-portar
- Redundant strömingång (+19 ~ 30 VDC, 2 kV isolerad) med larmreläutgång
Den här artikeln prissätts per order. Skicka oss antalet så svarar vi med pris och leveranstid.
Begär offert
Produkten finns inte längre tillgänglig
Produktinformation "ALX-9191 1-Slot Linux PAC med E3950-processor, 8 GB RAM, dubbla Ethernet-portar"
ALX-9191 CR är en Linux-baserad PAC med ett kortplats och kör Ubuntu 20.04 med Linux-kärna 5.4 på en Intel Atom E3950-processor, med 8 GB DDR4 SDRAM och en 64 GB SSD. Den stödjer hård realtidsfunktionalitet och har en inbyggd realtidsklocka, vilket gör den lämplig för styruppgifter som kräver deterministisk timing tillsammans med lokal display och operatörsinmatning.
Enheten har VGA- och HDMI-utgångar, två 10/100/1000M Ethernet-portar, fyra seriella portar (RS-232/RS-485) med 3000 VDC isolering samt USB 2.0- och 3.0-portar. Lokala I/O-moduler ansluts via en e-Bus och en seriell/parallell buss och stöder I-9K-, I-97K- och e-9K-serierna. Program kan lagras på ett CFast-kort eller en USB-lagringsenhet, och LinPAC SDK gör det möjligt att utveckla I/O-applikationer i GNU C.
- Hård realtidsfunktionalitet med inbyggd realtidsklocka
- Dubbel watchdog-timer och redundant strömingång med reläutgång för larm
Användningsområden
- Integrerad HMI, datainsamling och styrning i en och samma PAC
- Lokal och fjärransluten I/O-expansion för maskin- och processtyrning
| Portar: | 2 |
|---|---|
| Product type: | PAC |
| Interface: | Ethernet, HDMI, RS-232/RS-485, USB, VGA |
| Isolation: | 2 kV (power), 3000 VDC (serial) |
| Power input: | +19 ~ 30 VDC |
| Operating temperature: | -25 ~ +60 °C |
| Mounting: | DIN-rail, Wall |
| Housing: | Metall |
Specifikationer
| Programvara | |
|---|---|
| OS | Ubuntu 20.04 med Linux-kärna 5.4 |
| Service | SFTP-server, webbserver, SSH |
| SDK | Standard LinPAC SDK för Linux med GNU C-språk |
| Huvudenhet | |
| CPU | Intel Atom® processor Apollo Lake E3950, 1,6 ~ 2,0 GHz, 64-bit, 4C4T |
| 64-bitars hårdvaruserienummer | Ja |
| Systemminne | 8 GB DDR4 SDRAM |
| Lagring | 1 x 64 GB SSD (SATAIII) 1 x CFast-kortplats |
| Icke-flyktigt minne | 128 KB MRAM 16 KB EEPROM |
| Realtidsklocka | Ger sekunder, minuter, timmar, datum, veckodag, månad, år |
| Watchdog-timer | Dubbel watchdog-timer |
| Display | |
| Signal | 1xVGA, 1xHDMI |
| Upplösning | VGA 1920 x 1200 @ 60 Hz HDMI 4096 x 2160 @ 30P |
| LED-indikatorer | |
| Status | 1 x System 2 x Ström 2 x Programmerbar |
| I/O-expansion | |
| I/O-typ | I-9K, I-97K, e-9K-serien |
| Platser | 1 x seriell/parallell buss 1 x e-Bus |
| HMI | |
| Summer | Ja |
| Vridomkopplare | 1 x 10-läges (0 ~ 9) |
| Effektbrytare | Ja |
| Ljud | |
| Uttag | Mikrofoningång och hörlursutgång |
| Ethernet | |
| Portar | 2 x RJ-45, 10/100/1000 Base-TX (Intel® Ethernet Controller I210IT) |
| COM-portar | |
| Portar | 1 x RS-232 (3000 VDC galvaniskt isolerad) 1 x RS-485 (3000 VDC galvaniskt isolerad) 2 x RS-232/RS-485 (3000 VDC galvaniskt isolerad) |
| USB | |
| Portar | 2 x USB 2.0 2 x USB 3.0 |
| Ström | |
| Ingångsområde | +19 ~ 30 VDC (2 kV isolerad) |
| Redundanta strömingångar | Ja, med ett effektrelä (1 A @ 24 VDC) för larm |
| Förbrukning | 19 W |
| Mekanisk | |
| Mått (mm) | 239 x 164 x 133 (W x L x H) |
| Installation | DIN-skena, väggmontering |
| Miljö | |
| Driftstemperatur | -25 ~ +60 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
