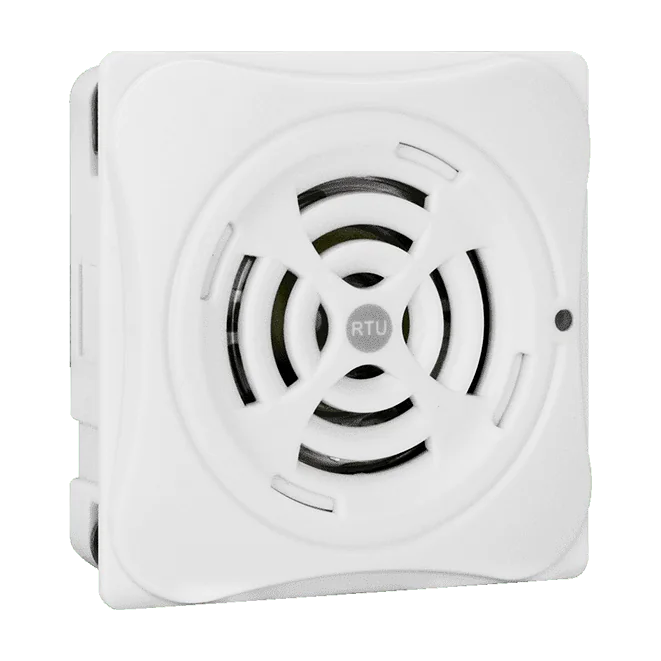

ALM-04-MRTU MP3-larmmodul, RS-485 Modbus RTU, 4-kanaligt DI, 1-kanaligt relä
MP3-larmmodul med RS-485 Modbus RTU-gränssnitt, fyra isolerade digitala ingångar, en reläutgång och ljudutgång för linjenivå till SCADA- och HMI-larmsystem.
- RS-485-gränssnitt med Modbus RTU-protokoll för integration med SCADA och HMI
- Fyra galvaniskt isolerade digitala ingångar för torra kontakter (3750 VDC isolation) med 8 larmlägen
- En Form A-reläutgång med märkdata DC 50 V/100 mA
- MP3-uppspelning med extern ljudutgång för linjenivå och upp till 64 ljudfiler
- Ljud och konfiguration lagras på micro SD (T-Flash), med PC-redigeringsverktyg för filöverföring
- Brett matningsområde +9 VDC till +28 VDC med skydd mot felaktig polaritet
1 691,57 kr per st.
| 1-9 st. | 1 691,57 kr | |
|---|---|---|
| 10-30 st. | 1 647,34 kr | −3 % |
| 31+ st. | 1 614,18 kr | −5 % |
Produktinformation "ALM-04-MRTU MP3-larmmodul, RS-485 Modbus RTU, 4-kanaligt DI, 1-kanaligt relä"
ALM-04-MRTU CR är en MP3-larmmodul som tar ljud- och reläbaserad larmsignalering in i RS-485-nätverk för övervakning och styrning. Den kommunicerar med Modbus RTU, så den kan avfrågas eller styras från SCADA-program och HMI-paneler som redan använder det protokollet.
Fyra galvaniskt isolerade digitala ingångar för torra kontakter, där var och en stöder upp till 8 larmlägen, detekterar händelser i fältet. En Form A-reläutgång kan styra en extern enhet, medan ljudutgången för linjenivå matar en extern förstärkare eller signalhorn. Upp till 64 MP3-filer lagras på ett micro SD-kort, som även sparar modulens konfiguration.
Typiska användningsområden är byggnads- och fabriksautomation, säkerhets- och besöksignalsystem samt brandlarmsapplikationer. Modulen monteras på panel, vägg eller DIN-skena och accepterar en matning på 9 till 28 VDC med skydd mot felaktig polaritet.
Användningsområden
- Byggnadsautomation
- Säkerhetsautomation
- Maskinautomation
- Fabriksautomation
- Testutrustning
- Gäst-/besökssignal
- Brandlarmssystem
| Portar: | 1 |
|---|---|
| Product type: | Alert module |
| Protokoll: | Modbus RTU |
| Interface: | RS-485 |
| Digital inputs: | 4 |
| Relay outputs: | 1 |
| Isolation: | 3750 VDC |
| Power input: | +9 VDC ~ +28 VDC |
| Operating temperature: | -20 ~ +75 °C |
| Mounting: | Panel / Wall / DIN-rail |
Specifikationer
| EMS-skydd | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV för strömförsörjning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt för varje terminal ±8 kV luft för slumpvis punkt |
| LED-indikatorer | |
| Status | 1 x Systemstatus 1 x Larmstatus |
| Digital ingång/räknare | |
| Kanaler | 4 |
| Typ | Torr kontakt |
| Spänningsnivå för TILL | Nära GND |
| Spänningsnivå för FRÅN | Öppen |
| Isolation | 3750 VDC |
| Reläutgång | |
| Kanaler | 1 |
| Typ | Form A |
| Kontaktbelastning | DC 50 V/100 mA |
| Ljud | |
| Samplingsfrekvens | Hastighet: 24/44,1 (föredras) / 48 kHz |
| Utgångsimpedans för linjeutgång | 1 KΩ |
| Ljudutgång | 3 W (max.) |
| Ljudstartstid | < 150 ms |
| Bithastighet | 32 64 96 128 (föredras) 160 192 kbit/s |
| Ljudfilformat | MPEG1-ljud lager Ⅲ (MP3) |
| Antal filer | 64 (max.) |
| Volymkontroll | Digital volymkontroll |
| Ljudtrycksnivå | 99 dB @ 1 kHz/1 meter |
| COM-portar | |
| Portar | 1 x RS-485 |
| Baudhastighet | 300 ~ 115200 bps |
| Dataformat | (N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1) N, 8, 1 |
| Protokoll | Modbus/RTU |
| Lagring | |
| Filöverföring | PC Editor-verktyg, kopiera till Micro SD |
| Filsystem | Fat16/32 |
| Typ | Micro SD (T-Flash) upp till 32 GB, medföljer 4 GB |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Ingångsområde | +9 VDC ~ +28 VDC |
| Förbrukning | 0,48 W standby |
| Mekanisk | |
| Mått (mm) | 72 x 72 x 22 (W x L x H) |
| Installation | Panelmontering Väggmontering DIN-skena |
| Miljö | |
| Driftstemperatur | -20 ~ +75°C |
| Lagringstemperatur | -30 ~ +80°C |
| Luftfuktighet | 10 ~ 95 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
