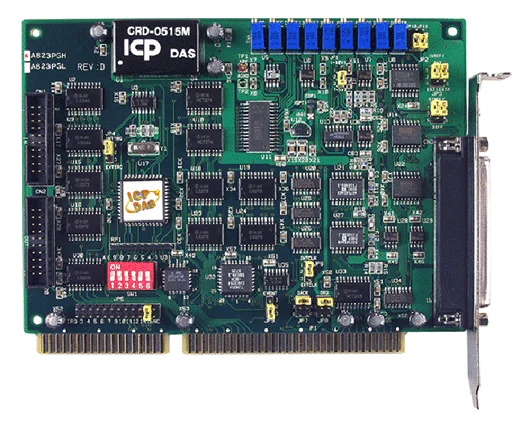

A-823PGH ISA-buss 16-ka 12-bitars multifunktions-DAQ-kort, 125 kS/s
ISA-buss multifunktions DAQ-kort för PC/AT-system, med 16 enkeländade eller 8 differentiella 12-bitars analoga ingångar upp till 125 kS/s, två 12-bitars analoga utgångar och 16 DI/16 DO.
- 12-bitars A/D-omvandlare med 16 enkeländade eller 8 differentiella ingångskanaler
- Samplingshastighet upp till 125 k/s
- Programvaruprogrammerbar förstärkning från 0,5 till 1000 på A-823PGH (version med hög förstärkning)
- Två 12-bitars AO-kanaler med områdena 0 ~ 5 V, 0 ~ 10 V, 0 ~ Ext Ref, +/- 5 V, +/- 10 V och +/- Ext Ref
- Programvaru-, pacer-, extern- och händelsestyrda A/D-triggerlägen
- Polling-, avbrotts- och DMA-lägen för dataöverföring
4 123,89 kr per st.
| 1-9 st. | 4 123,89 kr | |
|---|---|---|
| 10-30 st. | 4 002,27 kr | −3 % |
| 31+ st. | 3 924,88 kr | −5 % |
Produktinformation "A-823PGH ISA-buss 16-ka 12-bitars multifunktions-DAQ-kort, 125 kS/s"
A-823PGH CR är ett 12-bitars multifunktionskort för analoga och digitala I/O till PC/AT-kompatibla datorer med ISA-buss. Kortet kombinerar 16 analoga ingångskanaler, två analoga utgångskanaler samt 16 digitala ingångar och 16 digitala utgångar på ett och samma kort, vilket passar ingenjörer som behöver blandad signalinsamling och styrning i ett enda kortplats.
De analoga ingångarna kan konfigureras som 16 enkeländade eller 8 differentiella kanaler, och varianten A-823PGH erbjuder en programmerbar hög förstärkning från 0,5 till 1000. Insamlingen stöder programvaru-, pacer-, extern- och händelsestyrd triggning, med dataöverföring via polling, avbrott eller DMA. DMA-nivå (1 eller 3) och avbrottslinje (mellan 3 och 15) ställs in med jumpers.
Kortet levereras med en CA-4002 D-Sub-kontakt och har en 37-polig D-Sub-kontakt på kortet. Det är certifierat enligt CE, UKCA, RoHS och WEEE.
Användningsområden
- Signalanalys
- Industriell automation
- Laboratorieautomation
- Sensorgränssnitt
- FFT- och frekvensanalys
- Transientanalys
- Produktionstest
- Processreglering
| Product type: | DAQ board |
|---|---|
| Interface: | ISA bus |
| Digital inputs: | 16 |
| Digital outputs: | 16 |
| Analog inputs: | 16 |
| Analog outputs: | 2 |
