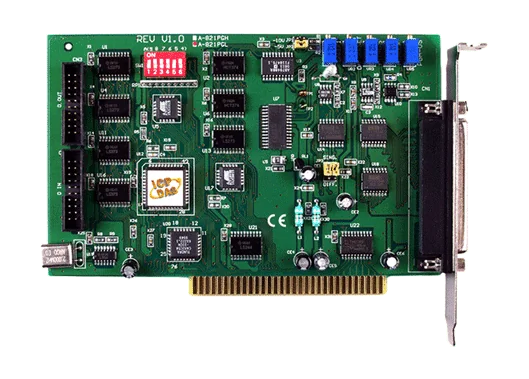

A-821PGL/S ISA multifunktions-DAQ-kort, 16-kanals 12-bitars AI, 45 kS/s
ISA-buss multifunktions-DAQ-kort med 16 enkelsidiga eller 8 differentiella 12-bitars analoga ingångar som samplar upp till 45 kS/s, samt analog utgång och 16 digitala ingångar och 16 digitala utgångar.
- 12-bitars A/D-omvandlare med 16 enkelsidiga eller 8 differentiella ingångskanaler
- Maximal samplingshastighet på 45 kS/s
- Programmerbar förstärkning med värdena 1, 2, 4 och 8 (A-821PGL, version med låg förstärkning)
- Analog utgång med områdena 0 ~ 5 V och 0 ~ 10 V
- 16 digitala ingångar och 16 digitala utgångar, 5 V/TTL-nivåer
- Triggerlägen för A/D: programvara, pacer, extern och händelse
2 896,67 kr per st.
| 1-9 st. | 2 896,67 kr | |
|---|---|---|
| 10-30 st. | 2 819,28 kr | −3 % |
| 31+ st. | 2 752,94 kr | −5 % |
Produktinformation "A-821PGL/S ISA multifunktions-DAQ-kort, 16-kanals 12-bitars AI, 45 kS/s"
A-821PGL/S CR är ett 12-bitars multifunktionskort för datainsamling avsett för PC/AT-kompatibla datorer med ISA-buss. Kortet kombinerar 16 enkelsidiga eller 8 differentiella analoga ingångar, en analog utgång med områdena 0 ~ 5 V och 0 ~ 10 V samt 16 digitala ingångar och 16 digitala utgångar på ett och samma kort, vilket passar ingenjörer som behöver blandad analog och digital I/O i ett enda PC-kortplats.
A-821PGL-versionen ger programmerbar förstärkning med värdena 1, 2, 4 och 8 på de analoga ingångarna, med en maximal samplingshastighet på 45 kS/s. Flera triggerlägen (programvara, pacer, extern och händelse) och överföringslägen för data (polling, avbrott och DMA) gör att insamlingen kan anpassas till applikationens tidskrav.
Beställningskoden inkluderar ett DB-8225 terminalkort och en CA-3710 D-Sub-kabel, vilket ger ett färdigt alternativ för att koppla fältsignaler till kortet.
Tillämpningar
- Signalanalys
- Industriell automation
- Laboratorieautomation
- Sensorgränssnitt
- FFT och frekvensanalys
- Transientanalys
- Produktionstest
- Processtyrning
| Product type: | DAQ board |
|---|---|
| Interface: | ISA bus |
| Digital inputs: | 16 |
| Digital outputs: | 16 |
| Analog inputs: | 16 |
| Operating temperature: | 0 ~ +60 °C |
Specifikationer
| Hårdvara | |
|---|---|
| Kontakt | Hon-DB37 x 1 20-polig boxlist x 2 |
| Analog ingång | |
| Kanaler | 16 enkelsluten/8 differentiell |
| Område | ± 5V, ±2.5V, ±1.25V, ± 0.625V |
| Upplösning | 12-bit |
| Noggrannhet | 0,1 % av FSR ±1 LSB @ 25 °C, ±10 V |
| Samplingshastighet | 45 kS/s max. |
| Överspänningsskydd | Kontinuerlig ±35 Vp-p |
| Nolldrift | 15 ppm/°C av FSR |
| Utlösningsläge | Programvara, pacer |
| Dataöverföring | Polling, avbrott |
| Analog utgång | |
| Kanaler | 2 |
| Område | 0 ~ 10 V, 0 ~ 5 V |
| Upplösning | 12-bit |
| Noggrannhet | ±6 LSB |
| Svarstid | 500 kHz (typiskt) |
| Spänningsutgångskapacitet | ±5 mA |
| Slew rate | 0,6 μs till 0,01 % för fullskalig stegändring |
| Driftläge | Statisk uppdatering |
| Digital ingång | |
| Kanaler | 16 |
| Typ | 5 V/TTL |
| Spänningsnivå för TILL | 2.0 V min. |
| Spänningsnivå för FRÅN | 0,8 V max. |
| Svarshastighet | 1,0 MHz (typiskt) |
| Utlösningsläge | Statisk uppdatering |
| Digital utgång | |
| Kanaler | 16 |
| Typ | 5 V/TTL |
| Driftläge | Statisk uppdatering |
| Lastspänning | Logisk 0: 0,4 V max. Logisk 1: 2,4 V min. |
| Lastström | Sänk: 40 mA Källa: 20 mA |
| Svarshastighet | 1,0 MHz (typiskt) |
| DO-återläsning | Ja |
| Timer/räknare/frekvens | |
| Kanaler | 1 |
| Typ | 5 V/TTL |
| Upplösning | 16-bit |
| PC-buss | |
| Typ | ISA |
| Databuss | 8-bitars |
| Ström | |
| Förbrukning | 300 mA @ +5 V 60 mA @ +12 V 30 mA @ -12 V |
| Mekanisk | |
| Mått (mm) | 106 X 160 X 22 (W x L x D) |
| Miljö | |
| Driftstemperatur | 0 ~ +60°C |
| Lagringstemperatur | -20 ~ +70°C |
| Luftfuktighet | 5 ~ 85 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
