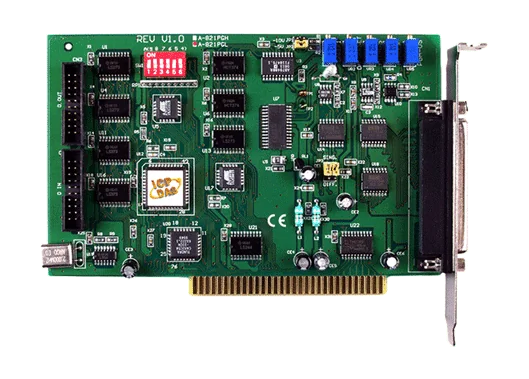

A-821PGL ISA multifunktions-DAQ-kort, 16-kanaliga 12-bitars AI, 45 kS/s
ISA-buss multifunktionskort för datainsamling med 16 enkeländade eller 8 differentiella 12-bitars analoga ingångar på upp till 45 kS/s, plus analog utgång, 16 digitala ingångar och 16 digitala utgångar.
- 16 enkeländade eller 8 differentiella 12-bitars analoga ingångar på upp till 45 kS/s
- Programmerbar förstärkning på 1, 2, 4 och 8 (A-821PGL-versionen med låg förstärkning)
- Analog utgång med områdena 0 ~ 5 V och 0 ~ 10 V
- 16 digitala ingångar och 16 digitala utgångar, nivåer enligt 5 V/TTL
- Programvaru-, pacer-, extern- och händelsetriggerlägen för A/D
- Överföringslägen för data via polling, avbrott och DMA
2 332,82 kr per st.
| 1-9 st. | 2 332,82 kr | |
|---|---|---|
| 10-30 st. | 2 266,48 kr | −3 % |
| 31+ st. | 2 222,26 kr | −5 % |
Produktinformation "A-821PGL ISA multifunktions-DAQ-kort, 16-kanaliga 12-bitars AI, 45 kS/s"
A-821PGL är ett 12-bitars multifunktionskort för ISA-bussen, avsett för ingenjörer som behöver analog insamling, analog utgång och digital I/O på ett enda PC-expansionskort. Kortet har 16 enkeländade eller 8 differentiella analoga ingångar som samplar med upp till 45 kS/s, vilket gör det lämpligt för signalanalys och insamling av transienter.
Versionen med låg förstärkning erbjuder programmerbara förstärkningsvärden på 1, 2, 4 och 8 för de analoga ingångskanalerna. Flera triggerkällor finns tillgängliga, bland annat programvara, pacer, extern och händelsetrigger, och data kan överföras via polling, avbrott eller DMA. Kortet har även en analog utgång med områdena 0 ~ 5 V och 0 ~ 10 V, 16 digitala ingångar och 16 digitala utgångar med nivåer enligt 5 V/TTL samt en 16-bitars timer-/räknarkanal.
Beställningskoden inkluderar en D-Sub-kontakt CA-4002 för fältkoppling. Kortet är specificerat för en driftstemperatur på 0 ~ +60 °C.
Användningsområden
- Signalanalys
- Industriell automation
- Laboratorieautomation
- Sensorgränssnitt
- FFT- och frekvensanalys
- Transientanalys
- Produktionstest
- Processtyrning
| Product type: | ISA multifunction DAQ board |
|---|---|
| Interface: | ISA |
| Digital inputs: | 16 |
| Digital outputs: | 16 |
| Analog inputs: | 16 single-ended / 8 differential |
| Analog outputs: | 12-bit |
| Operating temperature: | 0 ~ +60 °C |
Specifikationer
| Hårdvara | |
|---|---|
| Kontakt | Hon-DB37 x 1 20-polig boxlist x 2 |
| Analog ingång | |
| Kanaler | 16 enkelsluten/8 differentiell |
| Område | ± 5V, ±2.5V, ±1.25V, ± 0.625V |
| Upplösning | 12-bit |
| Noggrannhet | 0,1 % av FSR ±1 LSB @ 25 °C, ±10 V |
| Samplingshastighet | 45 kS/s max. |
| Överspänningsskydd | Kontinuerlig ±35 Vp-p |
| Nolldrift | 15 ppm/°C av FSR |
| Utlösningsläge | Programvara, pacer |
| Dataöverföring | Polling, avbrott |
| Analog utgång | |
| Kanaler | 2 |
| Område | 0 ~ 10 V, 0 ~ 5 V |
| Upplösning | 12-bit |
| Noggrannhet | ±6 LSB |
| Svarstid | 500 kHz (typiskt) |
| Spänningsutgångskapacitet | ±5 mA |
| Slew rate | 0,6 μs till 0,01 % för fullskalig stegändring |
| Driftläge | Statisk uppdatering |
| Digital ingång | |
| Kanaler | 16 |
| Typ | 5 V/TTL |
| Spänningsnivå för TILL | 2.0 V min. |
| Spänningsnivå för FRÅN | 0,8 V max. |
| Svarshastighet | 1,0 MHz (typiskt) |
| Utlösningsläge | Statisk uppdatering |
| Digital utgång | |
| Kanaler | 16 |
| Typ | 5 V/TTL |
| Driftläge | Statisk uppdatering |
| Lastspänning | Logisk 0: 0,4 V max. Logisk 1: 2,4 V min. |
| Lastström | Sänk: 40 mA Källa: 20 mA |
| Svarshastighet | 1,0 MHz (typiskt) |
| DO-återläsning | Ja |
| Timer/räknare/frekvens | |
| Kanaler | 1 |
| Typ | 5 V/TTL |
| Upplösning | 16-bit |
| PC-buss | |
| Typ | ISA |
| Databuss | 8-bitars |
| Ström | |
| Förbrukning | 300 mA @ +5 V 60 mA @ +12 V 30 mA @ -12 V |
| Mekanisk | |
| Mått (mm) | 106 X 160 X 22 (W x L x D) |
| Miljö | |
| Driftstemperatur | 0 ~ +60°C |
| Lagringstemperatur | -20 ~ +70°C |
| Luftfuktighet | 5 ~ 85 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
