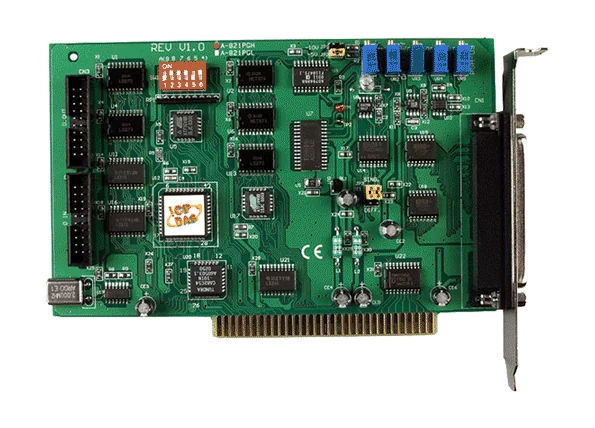

A-821PGH/S ISA multifunktions-DAQ-kort, 16-kanals 12-bitars AI, 45 kS/s
ISA-buss multifunktions-DAQ-kort med 16 enkeländade eller 8 differentiella 12-bitars analoga ingångar vid upp till 45 kS/s, en 12-bitars AO-kanal samt 16 DI och 16 DO.
- 16 enkeländade eller 8 differentiella 12-bitars analoga ingångar vid upp till 45 kS/s
- En 12-bitars analog utgång med områdena 0 ~ 5 V och 0 ~ 10 V
- 16 DI och 16 DO vid 5 V/TTL-nivåer
- Programvaruprogrammerbar förstärkning på A-821PGH-varianten: 1, 10, 100 och 1000
- Lägen för programvaru-, pacer-, extern- och händelsetrigger
- Dataöverföring med polling, avbrott och DMA
2 940,90 kr per st.
| 1-9 st. | 2 940,90 kr | |
|---|---|---|
| 10-30 st. | 2 852,45 kr | −3 % |
| 31+ st. | 2 797,17 kr | −5 % |
Produktinformation "A-821PGH/S ISA multifunktions-DAQ-kort, 16-kanals 12-bitars AI, 45 kS/s"
A-821PGH/S CR är ett 12-bitars multifunktionskort för datainsamling avsett för PC/AT-kompatibla datorer med ISA-buss. Det kombinerar 16 enkeländade eller 8 differentiella analoga ingångar med en 12-bitars analog utgång, 16 digitala ingångar och 16 digitala utgångar samt en 16-bitars timer/räknarkanal, allt på ett och samma kort.
De analoga ingångarna samplar med upp till 45 kS/s och stödjer programvarutrigger, pacer-trigger, extern trigger och händelsetrigger. Data kan överföras med polling, avbrott eller DMA, vilket passar både enkel övervakning och tidskritisk datainsamling. A-821PGH-varianten i denna serie erbjuder programmerbara förstärkningar på 1, 10, 100 och 1000.
Denna beställningskod levereras med ett DB-8225 terminalkort och en CA-3710 D-Sub-kabel, i stället för D-Sub-kontakten CA-4002 som anges för grundmodellen A-821PGH. Kortet är märkt med CE, UKCA, FCC och WEEE och arbetar vid 0 ~ +60 °C.
Användningsområden
- Signalanalys
- Industriell automation
- Laboratorieautomation
- Sensorgränssnitt
- FFT- och frekvensanalys
- Transientanalys
- Produktionstest
- Processreglering
| Product type: | DAQ board |
|---|---|
| Interface: | ISA bus |
| Digital inputs: | 16 |
| Digital outputs: | 16 |
| Analog inputs: | 16 |
| Analog outputs: | 1 |
| Operating temperature: | 0 ~ +60 °C |
Specifikationer
| Hårdvara | |
|---|---|
| Kontakt | Hon-DB37 x 1 20-polig boxlist x 2 |
| Analog ingång | |
| Kanaler | 16 enkelsluten/8 differentiell |
| Område | ± 5V, ± 0.5V, ± 0.05V, ± 0.005V |
| Upplösning | 12-bit |
| Noggrannhet | 0,1 % av FSR ±1 LSB @ 25 °C, ±10 V |
| Samplingshastighet | 45 kS/s max. |
| Överspänningsskydd | Kontinuerlig ±35 Vp-p |
| Nolldrift | 15 ppm/°C av FSR |
| Utlösningsläge | Programvara, pacer |
| Dataöverföring | Polling, avbrott |
| Analog utgång | |
| Kanaler | 1 |
| Område | 0 ~ 10 V, 0 ~ 5 V |
| Upplösning | 12-bit |
| Noggrannhet | ±10 LSB |
| Svarstid | 500 kHz (typiskt) |
| Spänningsutgångskapacitet | ±5 mA |
| Slew rate | 0,6 μs till 0,01 % för fullskalig stegändring |
| Driftläge | Statisk uppdatering |
| Digital ingång | |
| Kanaler | 16 |
| Typ | 5 V/TTL |
| Spänningsnivå för TILL | 2.0 V min. |
| Spänningsnivå för FRÅN | 0,8 V max. |
| Svarshastighet | 1,0 MHz (typiskt) |
| Utlösningsläge | Statisk uppdatering |
| Digital utgång | |
| Kanaler | 16 |
| Typ | 5 V/TTL |
| Driftläge | Statisk uppdatering |
| Lastspänning | Logisk 0: 0,4 V max. Logisk 1: 2,4 V min. |
| Lastström | Sänk: 40 mA Källa: 20 mA |
| Svarshastighet | 1,0 MHz (typiskt) |
| Timer/räknare/frekvens | |
| Kanaler | 1 |
| Typ | 5V /TTL |
| Upplösning | 16-bit |
| PC-buss | |
| Typ | ISA |
| Databuss | 16-bit |
| Ström | |
| Förbrukning | 300 mA @ +5 V 60 mA @ +12 V 30 mA @ -12 V |
| Mekanisk | |
| Mått (mm) | 106 X 160 X 22 (W x L x D) |
| Miljö | |
| Driftstemperatur | 0 ~ +60°C |
| Lagringstemperatur | -20 ~ +70°C |
| Luftfuktighet | 5 ~ 85 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
