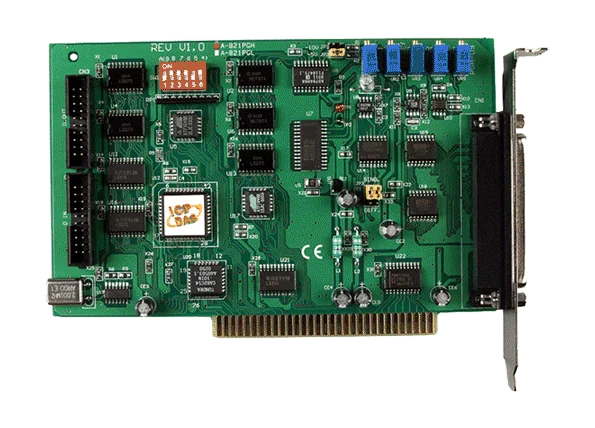

A-821PGH ISA DAQ-kort, 16-kanals 12-bitars analog ingång, 45 kS/s
Multifunktionellt DAQ-kort för ISA-buss med 16 enkeländade eller 8 differentiella 12-bitars analoga ingångar vid upp till 45 kS/s, plus en 12-bitars analog utgång, 16 digitala ingångar och 16 digitala utgångar.
- 12-bitars A/D-omvandlare med 16 enkeländade eller 8 differentiella ingångskanaler
- Samplingshastighet upp till 45 kS/s
- Mjukvaruprogrammerbar förstärkning på 1, 10, 100 och 1000 (PGH-versionen)
- En 12-bitars analog utgångskanal med områdena 0 ~ 5 V och 0 ~ 10 V
- 16 DI och 16 DO på 5 V/TTL-nivå
- Trigger via mjukvara och pacer med dataöverföring via polling eller avbrott
2 377,04 kr per st.
| 1-9 st. | 2 377,04 kr | |
|---|---|---|
| 10-30 st. | 2 299,65 kr | −3 % |
| 31+ st. | 2 255,42 kr | −5 % |
Produktinformation "A-821PGH ISA DAQ-kort, 16-kanals 12-bitars analog ingång, 45 kS/s"
The A-821PGH CR är ett 12-bitars multifunktionellt datainsamlingskort för PC/AT-kompatibla datorer med ISA-buss. Det kombinerar ett snabbt analogt ingångssteg, en analog utgångskanal och digital I/O på TTL-nivå på ett och samma kort, vilket passar ingenjörer som behöver signalinsamling och enkel styrning från ett enda kortplatsläge.
De analoga ingångarna kan konfigureras som 16 enkeländade eller 8 differentiella kanaler, med samplingshastighet upp till 45 kS/s. PGH-versionen erbjuder mjukvaruprogrammerbara förstärkningar på 1, 10, 100 och 1000, med ingångsområden på ±5 V, ±0,5 V, ±0,05 V och ±0,005 V. Trigger kan ske via mjukvara eller pacer, och dataöverföring sker antingen med polling eller avbrott. En 16-bitars timer/räknarkanal ingår också.
Anslutningen sker via en 37-polig D-Sub-kontakt, och D-Sub-kontakten CA-4002 ingår i denna beställningskod. Kortet är specificerat för driftstemperaturen 0 ~ +60 °C och är märkt med CE, UKCA, FCC och WEEE.
Användningsområden
- Signalanalys
- Industriell automation
- Laboratorieautomation
- Sensorgränssnitt
- FFT och frekvensanalys
- Transientanalys
- Produktionstest
- Processtyrning
| Portar: | 37-pin D-Sub |
|---|---|
| Product type: | DAQ board |
| Interface: | ISA |
| Operating temperature: | 0 ~ +60 °C |
Specifikationer
| Hårdvara | |
|---|---|
| Kontakt | Hon-DB37 x 1 20-polig boxlist x 2 |
| Analog ingång | |
| Kanaler | 16 enkelsluten/8 differentiell |
| Område | ± 5V, ± 0.5V, ± 0.05V, ± 0.005V |
| Upplösning | 12-bit |
| Noggrannhet | 0,1 % av FSR ±1 LSB @ 25 °C, ±10 V |
| Samplingshastighet | 45 kS/s max. |
| Överspänningsskydd | Kontinuerlig ±35 Vp-p |
| Nolldrift | 15 ppm/°C av FSR |
| Utlösningsläge | Programvara, pacer |
| Dataöverföring | Polling, avbrott |
| Analog utgång | |
| Kanaler | 1 |
| Område | 0 ~ 10 V, 0 ~ 5 V |
| Upplösning | 12-bit |
| Noggrannhet | ±10 LSB |
| Svarstid | 500 kHz (typiskt) |
| Spänningsutgångskapacitet | ±5 mA |
| Slew rate | 0,6 μs till 0,01 % för fullskalig stegändring |
| Driftläge | Statisk uppdatering |
| Digital ingång | |
| Kanaler | 16 |
| Typ | 5 V/TTL |
| Spänningsnivå för TILL | 2.0 V min. |
| Spänningsnivå för FRÅN | 0,8 V max. |
| Svarshastighet | 1,0 MHz (typiskt) |
| Utlösningsläge | Statisk uppdatering |
| Digital utgång | |
| Kanaler | 16 |
| Typ | 5 V/TTL |
| Driftläge | Statisk uppdatering |
| Lastspänning | Logisk 0: 0,4 V max. Logisk 1: 2,4 V min. |
| Lastström | Sänk: 40 mA Källa: 20 mA |
| Svarshastighet | 1,0 MHz (typiskt) |
| Timer/räknare/frekvens | |
| Kanaler | 1 |
| Typ | 5V /TTL |
| Upplösning | 16-bit |
| PC-buss | |
| Typ | ISA |
| Databuss | 16-bit |
| Ström | |
| Förbrukning | 300 mA @ +5 V 60 mA @ +12 V 30 mA @ -12 V |
| Mekanisk | |
| Mått (mm) | 106 X 160 X 22 (W x L x D) |
| Miljö | |
| Driftstemperatur | 0 ~ +60°C |
| Lagringstemperatur | -20 ~ +70°C |
| Luftfuktighet | 5 ~ 85 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
