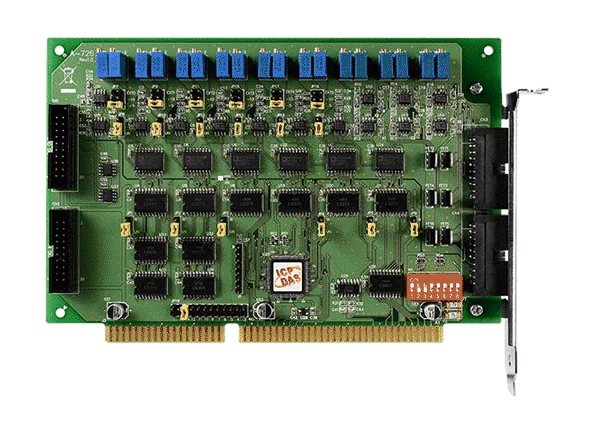

A-726 ISA-buss 6-kanals 12-bitars analog utgångskort
ISA-bus analogt utgångskort med sex 12-bitars kanaler för spänning och 4 ~ 20 mA sink-ström, samt 16 digitala ingångar och 16 digitala utgångar. Kompatibelt med PCL-726 och A-626.
- Sex 12-bitars analoga utgångskanaler med individuellt valbara spännings- och strömområden
- Utgångsområden: ±10 V, ±5 V, 0 ~ 10 V, 0 ~ 5 V och 4 ~ 20 mA (sink)
- 16 digitala ingångskanaler och 16 digitala utgångskanaler, 5 V/TTL, statiskt uppdateringsläge
- Fullt kompatibelt med A-626 och kompatibelt med PCL-726
- Intern (-5 V eller -10 V) eller extern (max ±10 V, växel- eller likspänning) referensspänning att välja på
- ISA-buss med 8-bitars databuss och valbar IRQ-nivå från IRQ3 till IRQ15
3 073,57 kr per st.
| 1-9 st. | 3 073,57 kr | |
|---|---|---|
| 10-30 st. | 2 974,06 kr | −3 % |
| 31+ st. | 2 918,78 kr | −5 % |
Produktinformation "A-726 ISA-buss 6-kanals 12-bitars analog utgångskort"
A-726 CR är ett ISA-bus datainsamlingskort för ingenjörer som behöver sex 12-bitars analoga utgångar tillsammans med 16 TTL-digitala ingångar och 16 TTL-digitala utgångar i ett enda PC-kortplats. Det är konstruerat för att vara fullt kompatibelt med A-626, så det kan användas som ett direkt utbytbart alternativ i befintliga ISA-baserade system.
Varje D/A-kanal kan ställas in individuellt med jumper till ett av flera utgångsområden: ±10 V, ±5 V, 0 ~ 5 V, 0 ~ 10 V eller 4 ~ 20 mA (sink). Referenskretsen kan använda en intern källa på -5 V eller -10 V, eller en extern referens på upp till ±10 V, växelspänning eller likspänning. En inbyggd referenskomponent ingår för att begränsa referensspänningens drift med temperaturen.
Programvarustödet omfattar DLL och ActiveX-kontroll, med exempelprogram för Turbo C++, Borland C++, Microsoft Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic och LabVIEW. Drivrutinsstöd anges för Linux, DOS, Windows 98/NT/2000 samt 32-bitars Windows XP/Vista/7.
Användningsområden
- Signalanalys
- Industriell automation
- Laboratorieautomation
- Sensorgränssnitt
- FFT- och frekvensanalys
- Transientanalys
- Produktionstest
- Processtyrning
| Product type: | ISA DAQ board |
|---|---|
| Interface: | ISA bus |
| Digital inputs: | 16 |
| Digital outputs: | 16 |
| Analog outputs: | 6 |
| Operating temperature: | 0 ~ +60 °C |
Specifikationer
| Hårdvara | |
|---|---|
| Kontakt | Hon-DB37 x 1 20-polig boxlist x 2 |
| Analog utgång | |
| Kanaler | 6 |
| Område | Spänning: ±10 V, ±5 V, 0 ~ 10 V, 0 ~ 5 V Ström: 4 ~ 20 mA |
| Upplösning | 12-bit |
| Noggrannhet | 0,01 % av FSR ±1 LSB @ 25 °C, ±10 V |
| Svarstid | 500 kHz (typiskt) |
| Spänningsutgångskapacitet | ±5 mA |
| Driftläge | Statisk uppdatering |
| Digital ingång | |
| Kanaler | 16 |
| Typ | 5 V/TTL |
| Spänningsnivå för TILL | 2.0 V min. |
| Spänningsnivå för FRÅN | 0,8 V max. |
| Svarshastighet | 1,0 MHz (typiskt) |
| Utlösningsläge | Statisk uppdatering |
| Digital utgång | |
| Kanaler | 16 |
| Typ | 5 V/TTL |
| Driftläge | Statisk uppdatering |
| Lastspänning | Logisk 0: 0,4 V max. Logisk 1: 2,4 V min. |
| Lastström | Sänk: 2,4 mA @ 0,8 V Källa: 0,8 mA @ 2,0 V |
| Svarshastighet | 1,0 MHz (typiskt) |
| PC-buss | |
| Typ | ISA |
| Databuss | 8-bitars |
| Ström | |
| Förbrukning | 0.9 A @ +5 V 110 mA @ +12 V 90 mA @ -12 V |
| Mekanisk | |
| Mått (mm) | 106 x 157 x 22 (W x L x D) |
| Miljö | |
| Driftstemperatur | 0 ~ +60°C |
| Lagringstemperatur | -20 ~ +70°C |
| Luftfuktighet | 5 ~ 85 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
