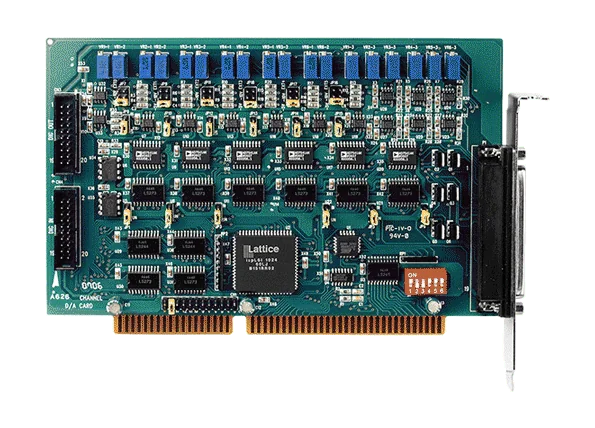

A-626/S ISA-buss 12-bitars 6-kanalers analogt utgångskort
12-bitars ISA-buss analogt utgångskort med 6 AO-kanaler, 16 DI och 16 DO, med spänningsområden på ±10 V, ±5 V, 0 ~ 10 V och 0 ~ 5 V samt 4 ~ 20 mA strömutgång.
- ISA-buss-kort med 6 analoga utgångskanaler och 12-bitars upplösning
- Jumperval per kanal av ±10 V, ±5 V, 0 ~ 10 V, 0 ~ 5 V och 4 ~ 20 mA (sänkande) utgångar
- 16 digitala ingångskanaler och 16 digitala utgångskanaler, 5 V/TTL-typ
- Kortintegrerat BB Ref-01-referenskretsar för att hantera termisk drift av referensspänningen
- Intern referens på -5 V eller -10 V, eller extern referens på upp till ±10 V AC eller DC
- IRQ-nivåer från IRQ3 till IRQ15
3 449,47 kr per st.
| 1-9 st. | 3 449,47 kr | |
|---|---|---|
| 10-30 st. | 3 338,91 kr | −3 % |
| 31+ st. | 3 272,58 kr | −5 % |
Produktinformation "A-626/S ISA-buss 12-bitars 6-kanalers analogt utgångskort"
A-626/S CR är ett ISA-buss-kort för datainsamling för PC-baserad styrning som ger sex 12-bitars analoga utgångskanaler tillsammans med 16 digitala ingångar och 16 digitala utgångar. Varje D/A-kanal kan ställas in med jumper till spänningsområdet ±10 V, ±5 V, 0 ~ 5 V eller 0 ~ 10 V, eller till en 4 ~ 20 mA strömsänkande utgång, så att ett och samma kort kan passa en blandning av ställdon och styrningångar.
Det ingår ett kortintegrerat BB Ref-01-referenskretsar för att minska termisk drift av referensspänningen. Kortet fungerar med interna referensspänningar på -5 V och -10 V, eller en extern referens på upp till ±10 V AC eller DC, och det stöder IRQ-nivåer från IRQ3 till IRQ15. Det ansluts direkt till kopplingskorten DB-16P, DB-16R, DB-24PR, DN-20 och DN-37.
Programvarustöd finns för Linux, DOS, Windows 98/NT/2000 samt 32-bitars Windows XP/Vista/7. En DLL och en ActiveX-kontroll tillhandahålls, med exempelprogram för Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic och LabVIEW. A-726 är en nyare generation kort som är helt kompatibel med A-626, medan A-628 erbjuder 8 AO-kanaler.
Användningsområden
- Signalanalys
- Industriell automation
- Laboratorieautomation
- Sensorgränssnitt
- FFT- och frekvensanalys
- Transientanalys
- Produktionstest
- Processreglering
| Product type: | DAQ board |
|---|---|
| Interface: | ISA |
| Digital inputs: | 16 |
| Digital outputs: | 16 |
| Analog outputs: | 6 |
| Operating temperature: | 0 ~ +60°C |
Specifikationer
| Hårdvara | |
|---|---|
| Kontakt | Hon-DB37 x 1 20-polig boxlist x 2 |
| Analog utgång | |
| Kanaler | 6 |
| Område | Spänning: ±10 V, ±5 V, 0 ~ 10 V, 0 ~ 5 V Ström: 4 ~ 20 mA |
| Upplösning | 12-bit |
| Noggrannhet | 0,01 % av FSR ±1 LSB @ 25 °C, ±10 V |
| Svarstid | 500 kHz (typiskt) |
| Spänningsutgångskapacitet | ±5 mA |
| Driftläge | Statisk uppdatering |
| Digital ingång | |
| Kanaler | 16 |
| Typ | 5 V/TTL |
| Spänningsnivå för TILL | 2.0 V min. |
| Spänningsnivå för FRÅN | 0,8 V max. |
| Svarshastighet | 1,0 MHz (typiskt) |
| Utlösningsläge | Statisk uppdatering |
| Digital utgång | |
| Kanaler | 16 |
| Typ | 5 V/TTL |
| Driftläge | Statisk uppdatering |
| Lastspänning | Logisk 0: 0,4 V max. Logisk 1: 2,4 V min. |
| Lastström | Sänk: 2,4 mA @ 0,8 V Källa: 0,8 mA @ 2,0 V |
| Svarshastighet | 1,0 MHz (typiskt) |
| PC-buss | |
| Typ | ISA |
| Databuss | 8-bitars |
| Ström | |
| Förbrukning | 0.9 A @ +5 V 110 mA @ +12 V 90 mA @ -12 V |
| Mekanisk | |
| Mått (mm) | 106 x 157 x 22 (W x L x D) |
| Miljö | |
| Driftstemperatur | 0 ~ +60°C |
| Lagringstemperatur | -20 ~ +70°C |
| Luftfuktighet | 5 ~ 85 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
